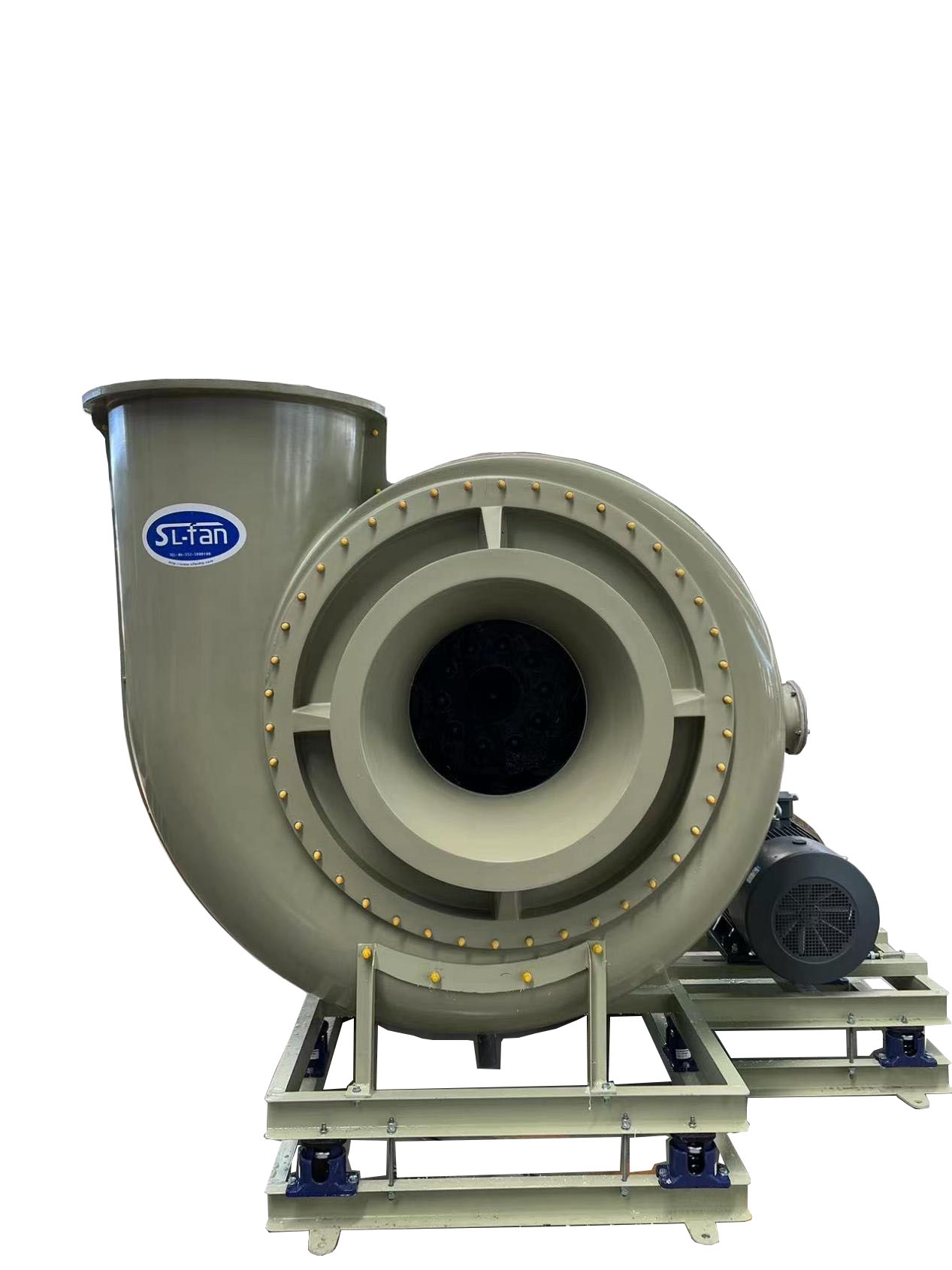

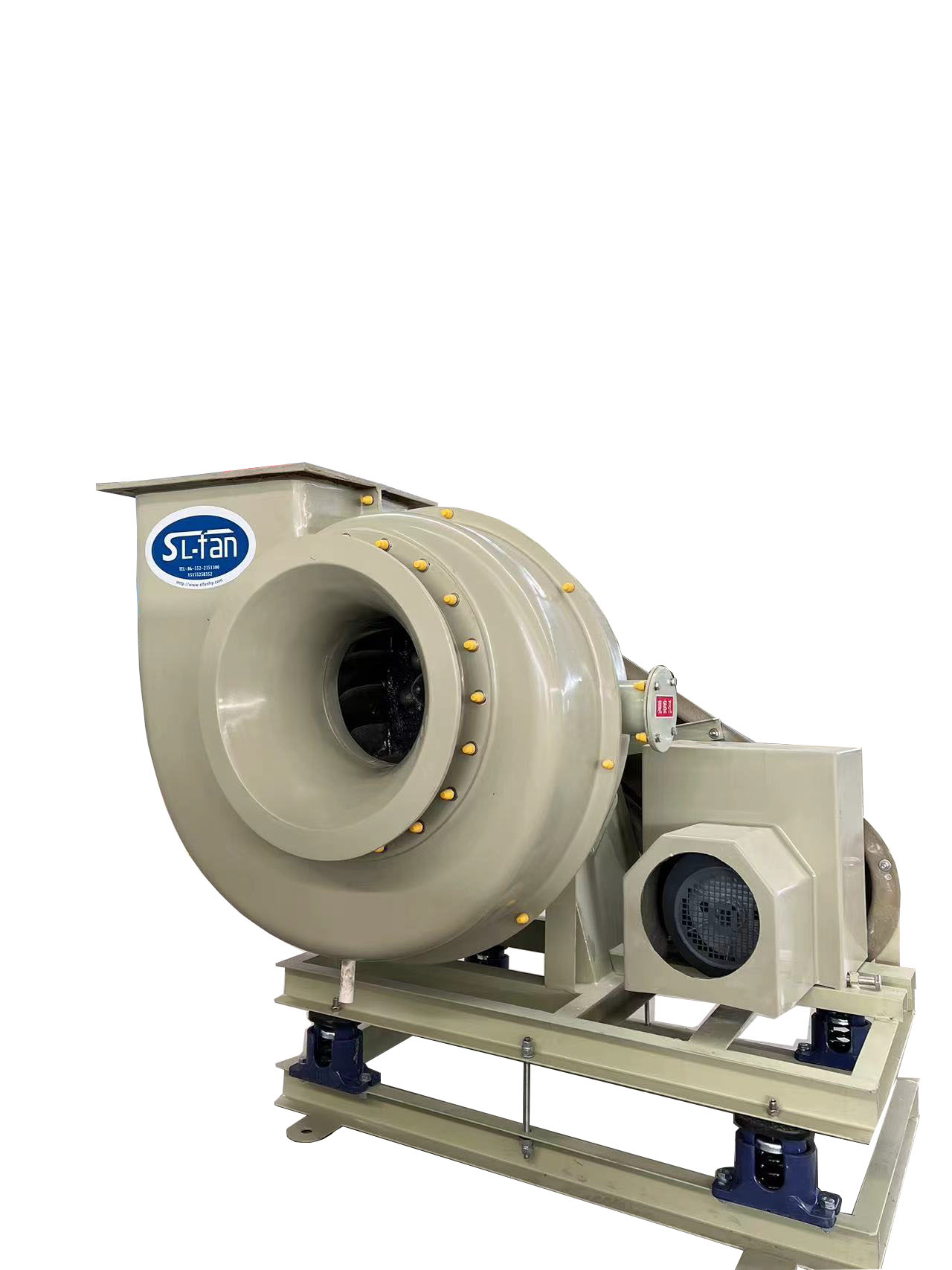

产品概述 / product description

004-安装使用说明书（高清版）.pdf

001-安徽实力玻璃钢风机标准风机样本.pdf

产品特点 ：

01高效节能：适用于多种工况，以高效节能（省电)，为您创造利润，节约成本。

02新型工艺：本系列玻璃钢风机外壳、入口钟、叶轮均为纯玻璃钢，改变了传统碳钢衬玻璃钢的制作工艺。

03整体包覆：机壳与铁架连接螺栓采用整体包覆的处理方式，解决了因腐蚀而造成螺栓损害的现象。

04简易维护：风机采用双层底座，不用拆地脚螺栓，更方便安装和维护风机。

排风机参考规范

1.风机及马达需有足够之抽气风量与马力，并可承受整个管路系统之总压力损失。

2. 风机外壳材质为玻璃纤维强化树酯（FRP）并采用一体成型法制作，以避免产生应力并增加强度。外壳表面应为光滑面设计以避免杂物附着。外壳与入口钟之装配螺丝采预注法以避免泄漏。外壳之安装方式须有考虑日后风机出口方向之各方向变更之设计。

3. 叶轮材质为玻璃纤维强化树酯（FRP），须为一体成型法制作，叶轮形式为后倾式。叶轮前盖板须增加环型补强肋，以增加叶轮强度。

4. 入口钟为喇叭型渐缩再渐扩设计，并与叶轮形成平顺之衔接，以形成较佳之流线型，且为线性叠合，不得为面叠合，以避免酸硷结晶附着产生干涉破坏。

5. 轴心与轴承座均需加装FRP材质保护盖，以防锈蚀。

6. 噪音值：风机噪音值在1.5m处不得超过85DBA。

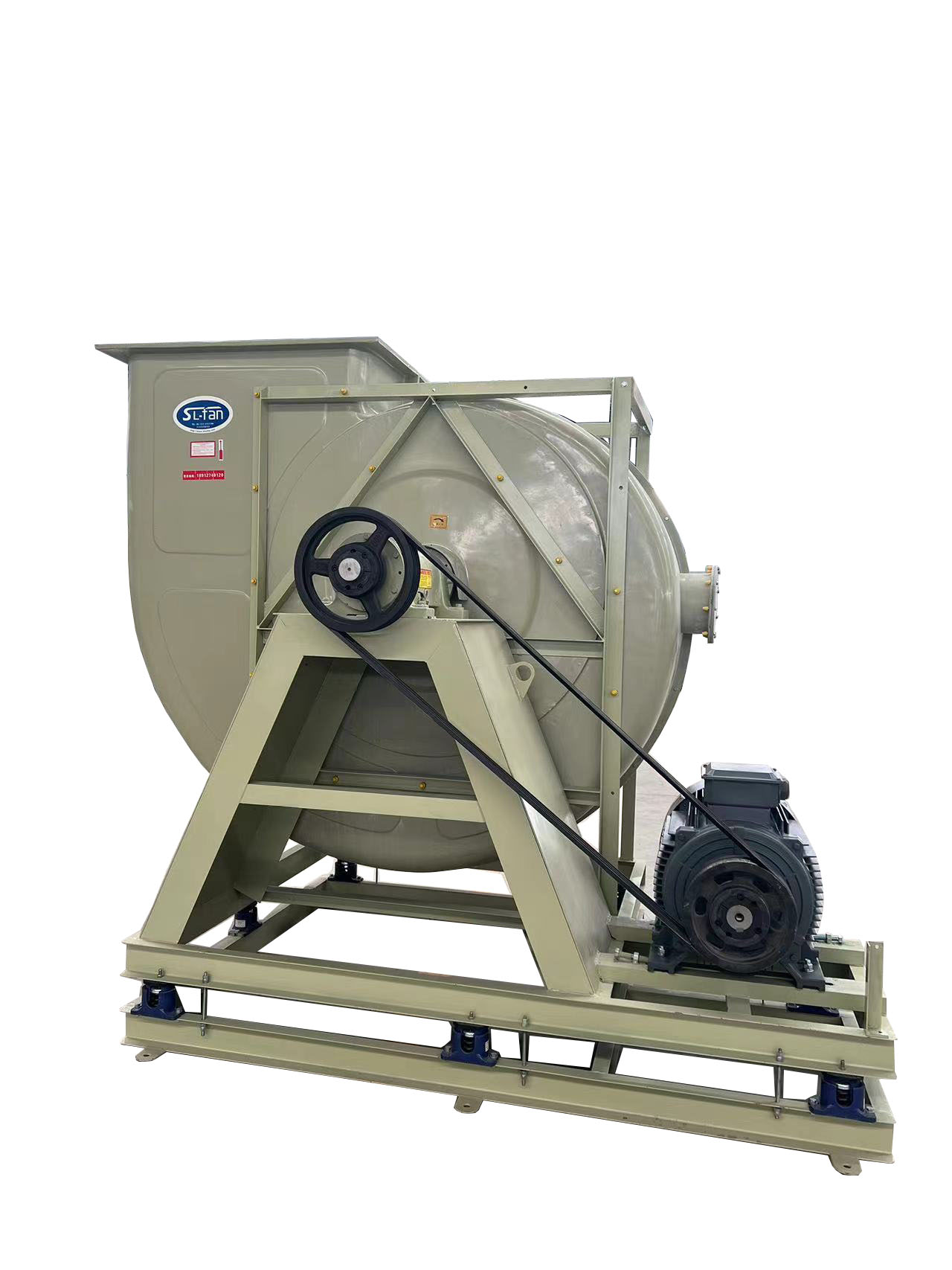

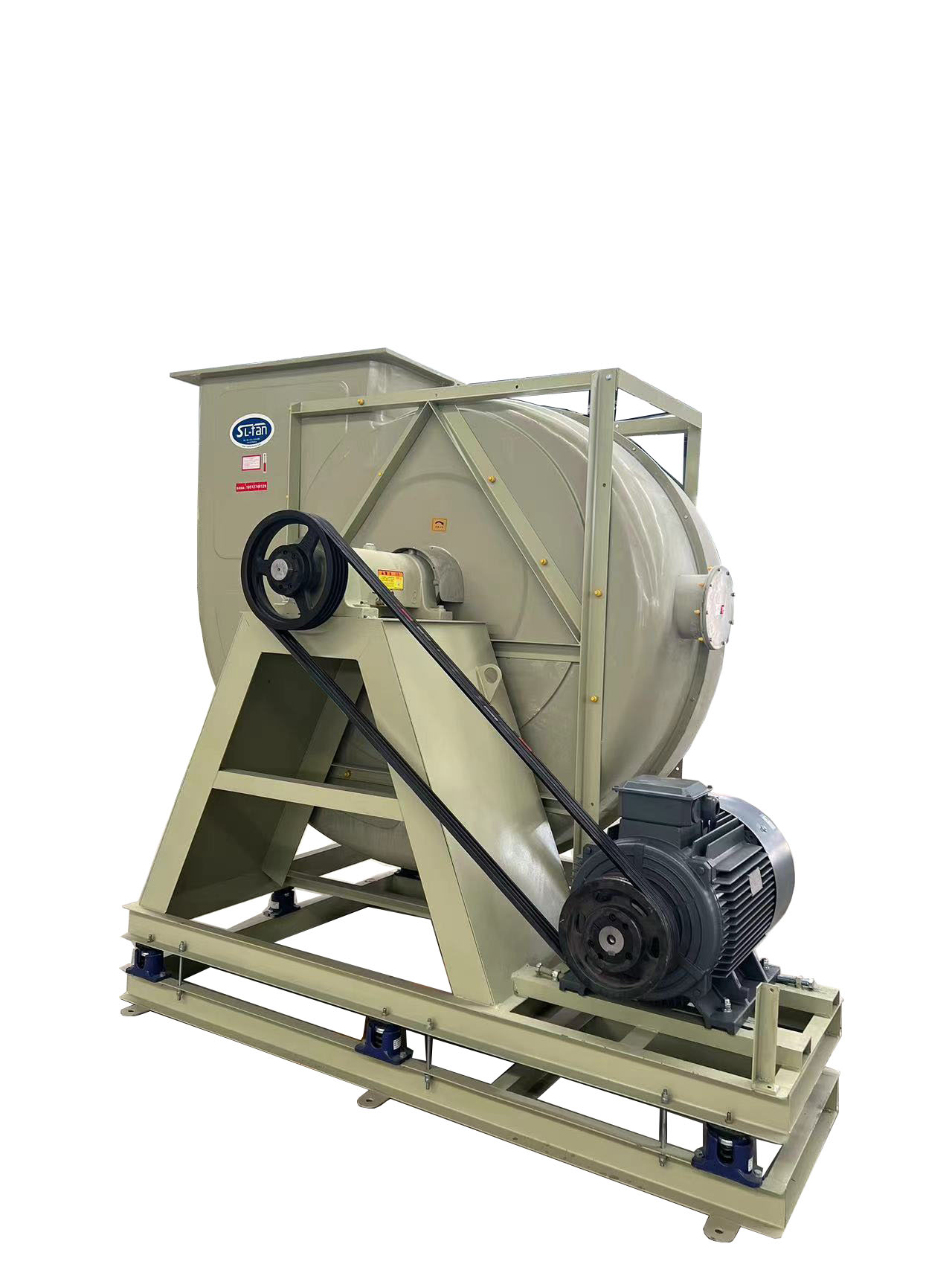

7. 每一风机必须是进口等级V型高张力皮带驱动，以油脂式连座轴承箱SNH型做润滑作用，并采用自动对心自动成一直线轴承。

8. 风机基座必须经热浸镀锌后涂底漆并使用Epoxy进行涂层。

9. 风机底部必须有一泄水孔以供排放风机内之盛水。

10. 排风机应装置坚固之吊耳以供吊运之用。

11. 风机出厂，需做测试，随机附上测试报告。

12.叶轮转子动平衡需符合ISO1940规范之2.5mm/s等级

13.风机机组震动需符合ISO2372规范之4.5mm/s等级

特色：

1. 外壳为一体成形法,外壳强度增加

2. 入口钟采用喇叭形状,增进流场顺畅,降低噪音及损失

3. 入口钟叶轮之间隙又小于5mm,减少性能损失,且为线接触,可减少结晶物附着于入口钟

4. 前盖板增加环形补强肋,增进叶轮强度,提高叶轮安全性底扳

5. 外壳采用螺丝预注法,减少维修之误差,存定位功能

6. 入口钟与外壳之接触面为平面减少泄漏现象

7. 轴心与轴承加装轴心防护,增加安全性

8. 马达以滑轨设计易于调整及变换马力

♦ 耐蚀性强

密闭式轴承设计，可防止酸硷气体侵入，避免轴承、轴心直接受腐蚀气体侵蚀，确保运转中轴承之寿命。

♦  散热性佳

因机油具有润滑及冷却的功能，当运转时轴承箱内会形成循环行对流现象，能快速带走热量，及轴承箱表面积大，能降低轴承温度达10°C~15°C左右。

♦ 噪音低

 机油润滑是轴承座产生良好的油膜及一体成型的轴承精度提高，可是噪音降低5~10Dba

以上。

♦ 耗能低

 机油润滑，降低摩擦系数，减少动能消耗5%~15%。

♦ 寿命长

  轴承座的设计运转寿命可达100，000hr，及使用机油润滑。
